雙金屬溫度計

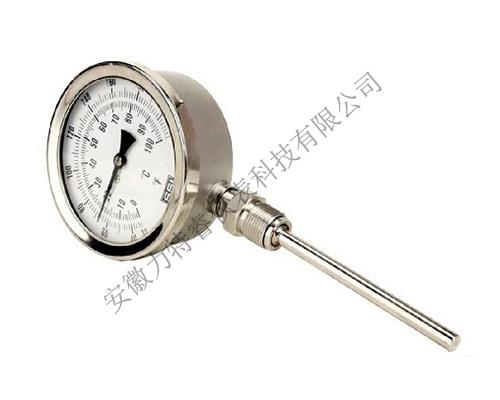

帶熱電偶(阻)雙金屬溫度計應用
采用雙金屬溫度計與熱電偶(阻)一體的方式，既滿足現場測溫需求，亦滿足遠距離傳輸需求。可以直接測量各種生產過程中的-80℃~+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
帶熱電偶(阻)雙金屬溫度計技術參數 1.標度盤公稱直徑:100,1502.熱響應時間:≤40s
3.精度等級:(1.0),1.5 4.熱電偶;I級,1.5℃;Ⅱ級，2.5℃ 5.熱電阻:A級,±(0.15+0.005 ItI) B級，± (0.30+0.005 ItI) 6.防護等級：IP55
帶熱電偶(阻)雙金屬溫度計外形及尺寸
| 形 式 | D | A | B | E | d |
| 徑向型 | 105 | 23 | 73 |
|
Φ10
Φ12
Φ14 |
| 155 | 23 | 73 |
|
||
| 軸向型 | 105 | 50 | 110 | 34 | |
| 155 | 50 | 110 | 34 | ||
| 萬向型 | 105 | 23 | 178 | 120 | |
| 155 | 23 | 178 | 120 | ||
| 電接點軸向型 | 105 | 40 | 135 |
|
|
| 電接點徑向型 | 105 | 72 | 150 | 42 | |
| 電接點萬向型 | 105 | 40 | 175 | 98 |
帶熱電偶(阻)雙金屬溫度計型號及規格
| 型 號 | 分 度 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 插入長度 |
| WSSE-401 | E |
-80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
150 200 300 400 500 750 1000 |
| WSSE-501 | |||||
| WSSE-411 | |||||
| WSSE-511 | |||||
| WSSE-481 | |||||
| WSSE-581 | |||||
| WSSP-401 | Pt100 | ||||
| WSSP-501 | |||||
| WSSP-411 | |||||
| WSSP-511 | |||||
| WSSP-481 | |||||
| WSSP-581 | |||||
| WSSXE-401 | E | ||||
| WSSXP-401 | Pt100 | ||||
| WSSXE-411 | E | ||||
| WSSXP-411 | Pt100 | ||||
| WSSXE-481 | E | ||||
| WSSXP-481 | Pt100 |
帶熱電偶(阻)雙金屬溫度計選型須知：型號 熱電偶(阻)分度號 熱電偶(阻)精度等級
